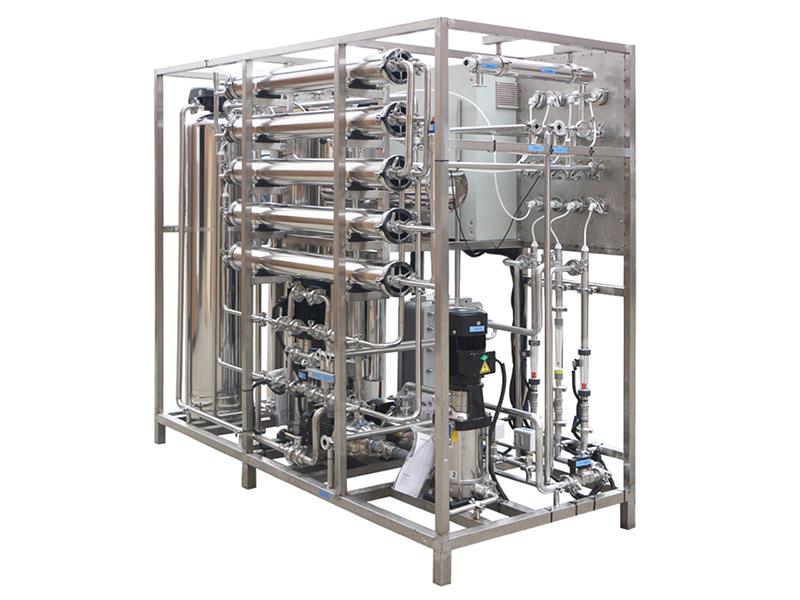

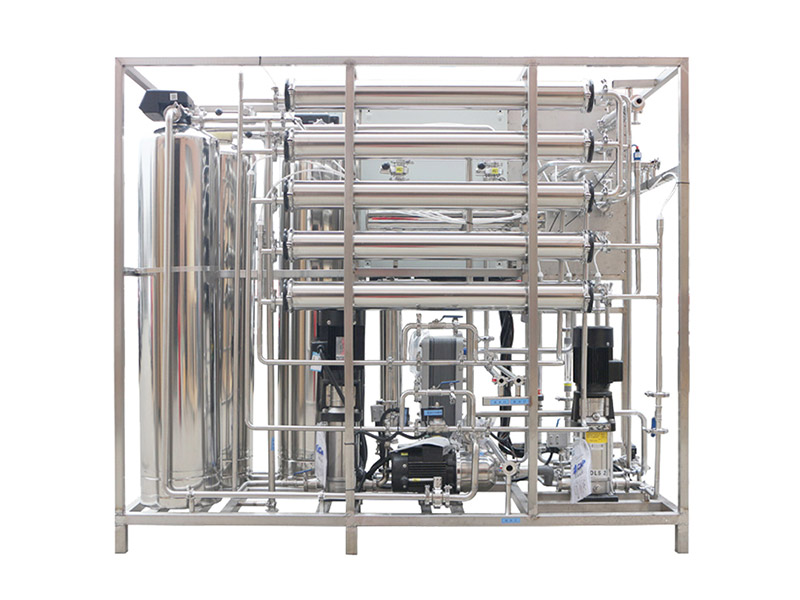

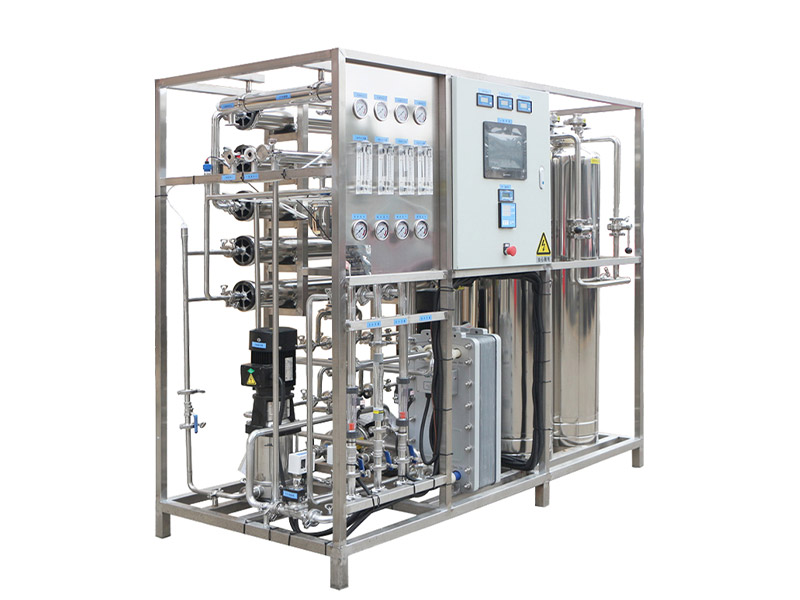

超纯水设备(EDI)

浏览量：325

发布时间：2024-07-28

产品描述

【产品概述】
山东孚诺泰针对电子半导体、光伏、制药、生物工程、实验室等高**用水需求，推出该款超纯水设备。设备采用“预处理+双级反渗透+EDI电去离子+抛光混床”组合工艺，可稳定产出电阻率达18.2MΩ·cm（25℃）、总有机碳（TOC）≤5ppb的超纯水。EDI技术无需酸碱再生，无废酸碱排放，环保节能。我司安排现场安装、调试、培训以及定期保养。

【适用水源】
适用水源：市政自来水、井水（地下水）、地表水、纯化水
输入电源：380V / 50Hz（三相五线）
进水压力：≥0.2MPa
进水温度：5℃-40℃
进水TDS：≤1000mg/L（超标可定制）

【规格参数】
产水量：0.25吨/小时至100吨/小时
设备型号：HM-UPW-EDI系列
产水电阻率：≥18.2MΩ·cm（25℃）
产水电导率：≤0.055μS/cm
总有机碳（TOC）：≤5ppb
**：＜0.01CFU/mL
回收率：65%-75%
控制方式：PLC全自动控制（触摸屏人机界面）

【适用领域】

应用领域	具体用途
电子半导体	芯片清洗、硅片制造、液晶面板生产
光伏产业	光伏电池片清洗、多晶硅/单晶硅生产
制药行业	药品配制、注射用水、生物制品生产
生物工程	细胞培养、基因工程、生物发酵
大型电厂	锅炉补给水、高压锅炉用水
精细化工	高纯化学品配料、化工工艺用水
实验室科研	高校实验室、科研机构、检测中心

【工艺流程图】
原水→原水箱→增压泵→多介质过滤器→活性炭过滤器→软化器（可选）→保安过滤器→一级高压泵→一级RO膜组件→一级纯水箱→二级高压泵→二级RO膜组件→二级纯水箱→EDI增压泵→EDI系统→超纯水箱→增压供水→抛光混床系统（可选）→终端0.22μm过滤器→用水点

【核心工艺单元说明】
原水箱：储存原水，缓冲供水波动，配备液位控制
增压泵：为预处理系统提供稳定供水压力
多介质过滤器：去除泥沙、悬浮物、胶体、铁锈等颗粒杂质
活性炭过滤器：吸附余氯、有机物、异色异味，保护RO膜
软化器：去除钙镁离子，降低硬度，防止RO膜结垢（原水硬度高时选用）
保安过滤器：5μm精密过滤，拦截大于5μm的微粒
一级高压泵：为一级RO膜提供工作压力
一级RO膜组件：去除≥97%的溶解性固体
一级纯水箱：储存一级RO产水
二级高压泵：为二级RO膜提供工作压力
二级RO膜组件：二次脱盐，产水电阻率可达0.1-1MΩ·cm
二级纯水箱：储存二级RO产水，缓冲EDI进水
EDI增压泵：为EDI系统提供稳定进水压力
EDI系统：电去离子技术，连续去除残留离子，无需酸碱再生
超纯水箱：储存EDI产水，配备氮封保护及无菌呼吸器
增压供水泵：向后续单元恒压供水
抛光混床系统：精处理单元，确保电阻率达18.2MΩ·cm（可选）
终端0.22μm过滤器：去除微粒与**，保障出水洁净度

【产品特点】

1、超高产水水质
产水电阻率≥18.2MΩ·cm，电导率≤0.055μS/cm，TOC≤5ppb，**＜0.01CFU/mL，符合ASTM D1193、GB/T 6682-2008一级水、USP、EP、JP药典及电子级超纯水标准。

2、EDI技术，环保节能
采用RO+EDI组合工艺，无需酸碱再生，摒弃传统混床酸碱消耗。无废酸碱排放，显著降低运行成本与环保压力。吨水电耗仅0.8-1.2kWh。

3、全自动智能控制
配备PLC及触摸屏，实现自动进水、制水、冲洗、满水停机、缺水保护、高低压保护等功能。实时监测电阻率、电导率、压力、流量、TOC等参数，支持数据记录与远程运维（选配）。

4、模块化设计，灵活配置
可根据原水水质、产水要求、场地条件灵活配置工艺单元。支持一级RO+EDI、二级RO+EDI等不同工艺组合，产水量0.25-100T/H范围内定制。

5、**材料，经久耐用
过流部件采用304/316L不锈钢，卫生级管道。超纯水箱配备氮封保护及无菌呼吸器，确保储存环节水质不下降。

6、运行成本可控
EDI无需酸碱再生，耗材成本低。设备自动运行，人工干预少。RO膜定期自动冲洗，使用寿命2-3年，吨水综合运行成本远低于传统工艺。

【出水水质标准】

指标	参数
电阻率（25℃）	≥18.2 MΩ·cm
电导率（25℃）	≤0.055 μS/cm
总有机碳（TOC）	≤5 ppb
**	＜0.01 CFU/mL
重金属离子	＜0.1 ppb
颗粒物（＞0.22μm）	＜1个/mL
符合标准	GB/T 6682-2008一级水、ASTM D1193 Type I、USP/EP纯化水
